目前移動互聯網用戶激增，為了方便普通市民對各類信息的了解，某市宣傳部準備建立一個一整套信息溝通平臺，市民可在安卓、蘋果等智能手機上實時查看信息，以智能手機應用的方式提供給用戶。
客戶負責系統的研發和硬件的架構，分多期開發，第一期具體硬件架構是，需要在6個月之內，能承受5萬用戶的訪問量，訪問的數據暫時是文字和圖片，無視頻。硬件架構需要有很好的擴容性，能承受用戶數量的不斷增加，在用戶數量增加的時候，盡量減少重復投資。安全要求：因?yàn)檫@個項目是以移動互聯網為主的項目，并且是市府主推的民生工程，所以安全要求特別高，要保證一天24小時安全，要能抵御各類網絡攻擊。客戶體驗要求：這是政府形象工程，所以客戶提要上要流暢，不能因?yàn)橛布渲煤图軜?gòu)問題，讓客戶在3G網絡上使用不便。硬件要求：這是一個網絡運營項目，所以推薦采用同一公司的產品，可以提供整體服務，而且性價比比較高，這是寶德很大一個優勢。
隨著互聯網的不斷發展，機房硬件設備不斷升級，需求量不斷增長，越來越龐大的機房，以及隨著服務器數量增加成幾何上升的IT運營成本和管理成本，越來越嚴重地成為網站發展中迫切需要解決的新問題。調查顯示，90%的服務器資源在大部分時間CPU利用率只有10%左右，受制于物理服務器的限制，大量資源沒有的到充分利用。
中小型網站面臨的問題：
1、硬件利用率問題：
硬件性能沒有得到充分的利用，浪費了公司的硬件投資，白白消耗了大量的電能和機位。
2、管理問題：
隨著業務不斷的發展，服務器的數量也在增加，使管理員的管理工作量和管理難度加大。
3、高可用性問題：
網站業務分散到不同的服務器上，如果服務器出現軟硬件故障，那么將導致單點故障的發生。
4、備份問題：
由于傳統的網站結構是數據分布到不同的服務器上，這樣使數據備份難度加大，在對數據做遷移的時候必須停止服務才能進行數據遷移且遷移難度大。根據對客戶需求的評估，本方案中提供4臺寶德PR2710P服務器，每臺服務器虛擬4臺Server，用于客戶數據庫、web服務器等各項應用需求。用其中一臺虛擬服務器安裝XEN的 Xen Center統一管理平臺，對物理服務器和虛擬機在一個控制臺里面統一管理。用一臺虛擬服務器做專門做備份服務器，安裝備份管理軟件，及時備份虛擬機。采用第三方的備份服務器在備份的過程中只占用備份服務器的資源，而不會占用任何業務機器的資源。實現Xen的各種功能需要共享存儲的支持，提供1套寶德的存儲GS-5120FD系統，提高可用性，保障業務的連續性。利用Xen的虛擬化架構，服務器數量從以前的20臺減少為現在的5臺服務器，大大降低了服務器數量，減小了服務器的電力、維護等各種開銷。同時利用Xen虛擬化架構的一系列對業務連續性、靈活性的保證，雙光纖通道和共享存儲，提高業務的運行質量，保障業務的連續性。

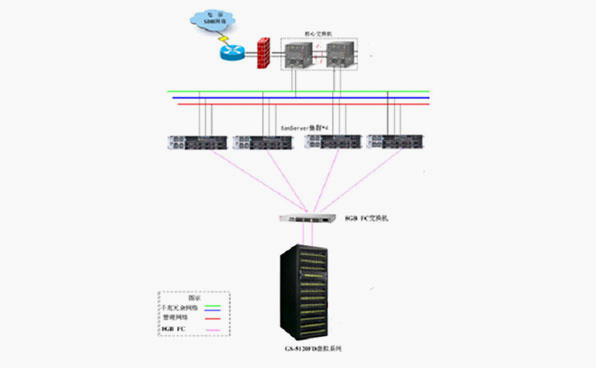

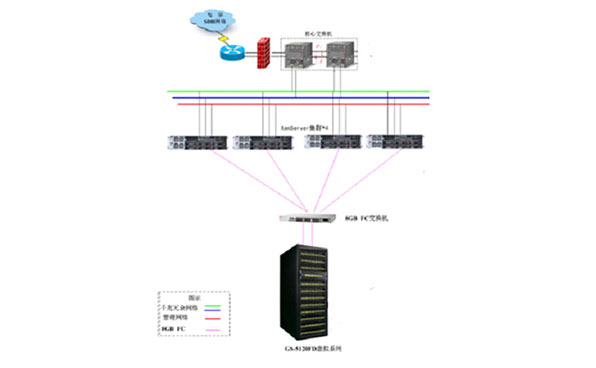

4 系統架構說明整體硬件系統架構設計
在整個架構中，提供4臺寶德PR2710P服務器，每臺服務器虛擬4臺Server，用于客戶數據庫、web服務器等各項應用需求。每臺PR2710P服務器滿足4GB網絡帶寬，每個用戶訪問一次網站讀取的數據量大概256KB，4臺PR2710P可以滿足5萬并發訪問。核心交換層，由兩臺多層交換機構成，實現雙機容錯工作，保證數據的高速、無阻塞的交換。用其中一臺虛擬服務器安裝XEN的 Xen Center統一管理平臺，對物理服務器和虛擬機在一個控制臺里面統一管理。用一臺虛擬服務器做專門做備份服務器，安裝備份管理軟件，及時備份虛擬機。將數據庫服務器和應用服務器部署在4臺Xen 虛擬服務器上，利用Xen Motion功能，使得數據庫服務器在XEN虛擬服務器硬件環境出現問題的情況下，能夠自動的遷移到另一臺Xen虛擬服務器上運行，不會因?yàn)橛布h(huán)境出現的問題而導致應用服務停止運作，保證了業務連續性。再利用Xen Center技術，定時針對應用系統做備份，當應用系統出現損壞的情況下，可以在短時間內，恢復到健康的應用系統生產環境。
使用Xen High Availability功能在整個虛擬化 IT 環境中提供高可用性，而沒有傳統群集解決方案的成本或復雜性。Xen Server HA 可為在虛擬機中運行的任何應用程序提供經濟高效的高可用性解決方案，而不需要考慮其應用操作系統設置或應用系統基礎硬件配置。Xen Server HA 不需要專門的備用硬件和附加軟件支持。同時，Xen Server系統提供支持Resource Pool、Xen Server HA、Xen Motion、Xen DRS的系統資源高可用與自動資源調節能力，可自動平衡應用間對CPU、內存的資源分配，保證應用系統維持良好運行狀態。XEN高可用特性，可徹底保證用戶關鍵性應用系統不間斷運行。若實施XEN高可用架構，要求虛擬化應用系統必須接入虛擬化存儲區域以作數據存儲共享設置。5 方案特點
（1） 高擴展能力
隨著網站的發展，訪問量會逐漸增大，這時只需要在物理環境中添加服務器，并復制虛擬環境，就可以很快的搭建起一套與運行中相同的環境，并利用XEN的擴展性，即可非常容易的加入到負載均衡集群中。（2） 高可用性
如果在虛擬機、Hpervisor 或服務器層發生故障，XenServer 可以自動重啟虛擬機。 自動重啟功能可以幫助管理員保護所有的虛擬化應用，并為企業帶來更高的可用性。（3） 負載均衡
XenServer可以實現動態負載均衡，無論是首次部署還是長期運營，XenServer都可以通過自動均衡資源池中的虛擬機來提高系統的利用率和應用的性能。（4） 站點恢復
站點恢復功能為虛擬環境提供站點到站點災難恢復規劃和服務。站點恢復功能非常易于安裝，能實現快速恢復，并可經常測試災難恢復計劃，確保此功能始終有效。（5） 虛擬機保護和恢復
如果虛擬機發生故障，XenServer 可以自動拍攝定期計劃的虛擬機快照，并將這些圖像存檔在指定的存儲位置，以防止丟失數據。（6） XenCenter 管理控制臺
XenCenter®通過一個界面即可提供所有的虛擬機監控、管理和常規管理功能，使IT 員工可以從一個安裝在任何Windows®桌面上的集中、可用性極高的管理控制臺，輕松管理數百個虛擬機。硬件配置
| 項目 | 類型 | 規格說明 | 單位 | 單價 | 總價 |
| 寶德PR2710P | 服務器 | 機型：PR2710P，支持兩個可擴展系列CPU，16DIMM最大支持512GB/DDR4/REG內存，6個PCI-E 8（3.0）擴展槽，集成四個INTEL千兆網卡及一個百兆IPMI專用管理網口，標配500W單電，可選620W 1+1交流冗余，720W 1+1直流冗余電源。選配兩個130W及以上功率CPU時必須選擇620W 1+1冗余電源。 CPU： 2* 4110 8C/12T 2.0GHz 15MB 7.2GT/s 95W 內存：8*8GB ECC DDR4 2333 內存 硬盤：2*300GB SAS 6Gb 16MB 15000 3.5熱插拔硬盤 RAID卡：板載集成RAID卡，做RAID 1 電源：2U 620W 1+1冗余電源 網卡：標配4個i350千兆以太網接口 光驅：SATA薄DVD HBA卡：8Gb PCI-E 雙口光纖HBA 卡 軟驅：睿驅PFlash 導軌：寶德免工具導軌 | 4臺 |
|
|
| GS-5120FD | 存儲 | 高性能的冗余雙控制器 10*600GB SAS 6Gb 16MB 15000RPM 3.5'' 3 * 企業級 2TB SATA 7200RPM 3.5' | 1臺 |
|
|
| 交換機 | 光纖交換機 | 博科24口8GB光纖交換機 激活配置16個8Gb SFP模塊 | 1臺 |
|
|
| Citrix Xen Server | 服務器虛擬化整合系統 | Citrix Essentials for XenServer Platinum Edition with Subscription Advantage - x1 Server License | 1套 |
|
|
| 合計 |
|
|
|
|
|
